13.6 Настройка MVR6
13.6.1 Введение в функцию
Multicast VLAN Registration для IPv6 (MVR6) предназначен для приложений, использующих широкомасштабное развертывание IPv6 multicast трафика через сеть, основанную на Ethernet кольце (например, трансляция нескольких телеканалов IPv6 через сеть провайдера). MVR6 позволяет подписчику на порту подписываться и отписываться от IPv6 multicast потока в multicast VLAN, который распространяется по всей сети. Это позволяет использовать один multicast VLAN в сети, при этом подписчики остаются в отдельных VLAN. MVR6 предоставляет возможность постоянно передавать IPv6 multicast потоки в multicast VLAN, но изолировать эти потоки от VLAN подписчиков по причинам безопасности и использования полосы пропускания.
MVR6 предполагает, что порты подписчиков подписываются и отписываются (включаются и выключаются) от этих multicast потоков, отправляя сообщения MLD join и leave. Эти сообщения могут поступать от хоста, совместимого с MLD версии 1, через Ethernet-соединение. Хотя MVR6 работает на основе механизма MLD snooping, эти две функции взаимодействуют друг с другом. Одна из них может быть включена или отключена, не влияя на работу другой. Если MLD snooping и MVR6 оба включены, MVR6 реагирует только на сообщения join и leave от IPv6 multicast групп, настроенных в MVR6. Процессор коммутатора идентифицирует IPv6 multicast потоки MVR6 и их соответствующие MAC-адреса в таблице коммутатора, перехватывает сообщения MLD и изменяет таблицу пересылки, чтобы включить или удалить подписчика как получателя multicast потока, при этом подписчики должны находиться в другом VLAN, чем источник. Это поведение пересылки избирательно позволяет трафику проходить между различными VLAN.
13.6.2 Конфигурация

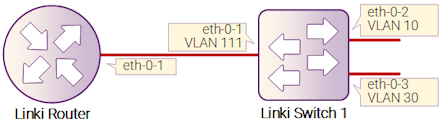

Рисунок 13-4: MVR6
Шаг 1: Введите режим конфигурации
Для конфигурации коммутатора:
Switch# configure terminal
Для конфигурации маршрутизатора:
Router# configure terminal
Шаг 2: Введите режим конфигурации VLAN и создайте VLAN
Для коммутатора:
Switch(config)# vlan database
Switch(config-vlan)# vlan 111,10,30
Switch(config-vlan)# quit
Шаг 3: Введите режим конфигурации интерфейса и настройте атрибуты интерфейса
Для маршрутизатора:
Router(config)# interface eth-0-1
Router(config-if)# no switchport
Router(config-if)# no shutdown
Router(config-if)# ipv6 address 2001:1::1/64
Router(config-if)# ipv6 pim sparse-mode
Router(config-if)# end
Для коммутатора:
Switch(config)# interface vlan 111
Switch(config-if)# exit
Switch(config)# interface vlan 10
Switch(config-if)# exit
Switch(config)# interface vlan 30
Switch(config-if)# exit
Switch(config)# interface eth-0-1
Switch(config-if)# switchport access vlan 111
Switch(config-if)# exit
Switch(config)# interface eth-0-2
Switch(config-if)# switchport access vlan 10
Switch(config-if)# exit
Switch(config)# interface eth-0-3
Switch(config-if)# switchport access vlan 30
Switch(config-if)# exit
Шаг 4: Включите MVR6
Для включения MVR6 на коммутаторе, необходимо, чтобы только одна копия IPv6 multicast трафика от маршрутизатора поступала на коммутатор, но хосты могут принимать этот IPv6 multicast трафик.
Switch(config)# no ipv6 multicast-routing
Switch(config)# mvr6
Switch(config)# mvr6 vlan 111
Switch(config)# mvr6 group ff0e::1234 64
Switch(config)# mvr6 source-address fe80::1111
Switch(config)# interface eth-0-1
Switch(config-if)# mvr6 type source
Switch(config-if)# exit
Switch(config)# interface eth-0-2
Switch(config-if)# mvr6 type receiver vlan 10
Switch(config-if)# exit
Switch(config)# interface eth-0-3
Switch(config-if)# mvr6 type receiver vlan 30
Switch(config-if)# exit
Шаг 5: Выйдите из режима конфигурации
Switch(config)# end
Шаг 6: Проверка
Показать результат на маршрутизаторе:
Router# show ipv6 mld groups
MLD Connected Group Membership
Group Address Interface Expires
ff0e::1234 eth-0-2 00:03:01
ff0e::1235 eth-0-2 00:03:01
ff0e::1236 eth-0-2 00:03:01
ff0e::1237 eth-0-2 00:03:01
ff0e::1238 eth-0-2 00:03:01
…………
ff0e::1273 eth-0-2 00:03:01
Показать результат на коммутаторе:
Switch# show mvr6
MVR6 Running: TRUE
MVR6 Multicast VLAN: 111
MVR6 Source-address: fe80::111
MVR6 Max Multicast Groups: 1024
MVR6 Hw Rt Limit: 224
MVR6 Current Multicast Groups: 64
VLAN Interface Group Address Uptime Expire-time
10 eth-0-2 ff0e::1234 00:03:23 00:02:03
10 eth-0-2 ff0e::1235 00:03:23 00:02:03
10 eth-0-2 ff0e::1236 00:03:23 00:02:03
10 eth-0-2 ff0e::1237 00:03:23 00:02:03
10 eth-0-2 ff0e::1238 00:03:23 00:02:03
10 eth-0-2 ff0e::1239 00:03:23 00:02:03
……
10 eth-0-2 ff0e::1273 00:03:23 00:02:03
